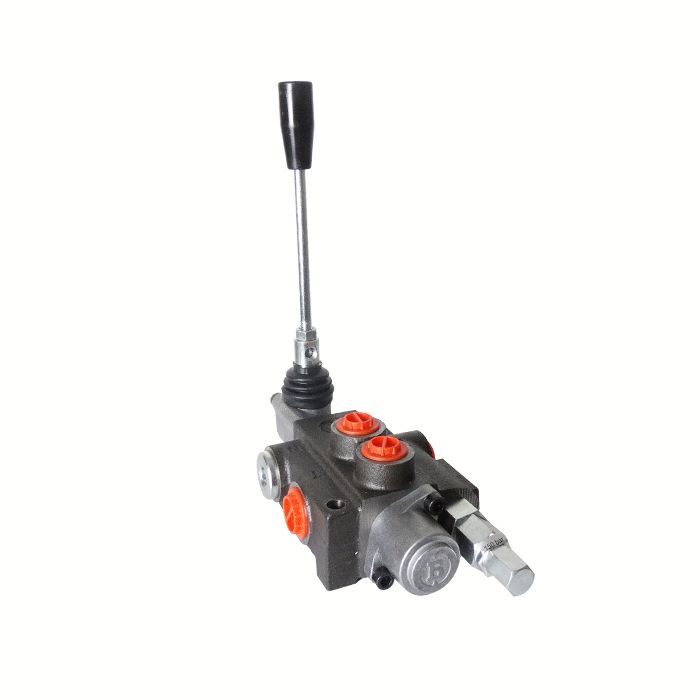

Distribuidor hidráulico de 1 sección, doble efecto.
Posee una válvula de control direccional hidráulica.
Está diseñado para la distribución y el control del flujo de trabajo que se produce entre el generador (bomba) y los mecanismos ejecutores del movimiento (cilindro, hidromotor, etc.).
El caudal de trabajo es de 80L/min hasta 315 bar (4569 psi) y con conexiones de 1/2" y 3/4" BSP (Ver datos técnicos para especificaciones), este tipo de conexión es necesaria para que cualquier sistema hidráulico pueda ser controlado por medio de una palanca.
Su cuerpo está hecho de hierro fundido EN-GJL300, esto quiere decir que la dureza con la que está elaborado permite que se utilice para requerimientos de alta resistencia, soportando de 200 a 250 HB.
Su acabado es superior a otras calidades debido a su mayor cohesión estructural. Los émbolos están hechos de acero carburado con cromado duro.
Posee una excelente relación entre calidad, funcionalidad y precio, gracias a su gran calidad tienen un largo tiempo de vida.
Diferencias y porqué elegir un distribuidor hidraulico de doble efecto.
Características | Distribuidor de simple efecto | Distribuidor de doble efecto |
| Generación de fuerza | Se produce en una dirección del eje. | Se produce en ambas direcciones del eje. |
| Avanzar/ retroceder | En una sola dirección efectiva con presión hidráulica. | En ambas direcciones, utilizando la presión hidráulica. |
| Fuerza de retorno | Pequeña, en casos generales sólo genera fuerzas de muelle mínimas. | Elevada. |
| Cámara del muelle | Debe airearse, por eso existe peligro de formación de agua de condensación y penetración de líquidos corrosivos. | No debe airearse. |
| Tiempo de desplazamiento | A causa del retroceso por muelle no exactamente definibles fuertemente dependientes de la sección y de los tubos y de la viscosidad del aceite. | Exactamente definibles y exactamente repetibles. |
| Seguridad de funcionamiento | Posibles fallos a causa de la ruptura del muelle. | Seguridad elevada de funcionamiento. |
| Flujo Nominal | 80 L/min |
| Presión Máxima | P: 315 bar T: 25 bar |
| Conexión | P: 1/2" T: 3/4" |
| Conexión Cuerpo Distribución | A: 1/2" B: 1/2" |
| Temperatura Ambiente | -40 ºC a 60 ºC |
| Viscosidad | 12 a 800 mm² / s |
| Temperatura Fluido | -15 ºC a 80 ºC |
| Filtración | 10 a NAS 1638 |
| Presión máxima de funcionamiento | 315 bar |
| Fuga (A, BT) | 18 cm³/min a 120 bar |
| Carrera de carrete | +/- 7 mm |
| Fuerza de accionamiento | <220 N |
| Secciones | 1 |
